Фрезерные станки и обрабатывающие центры с ЧПУ выполняют фрезерование, сверление, растачивание и нарезание резьбы на корпусных деталях, плитах, штампах и пресс-формах. В каталоге LPE — 71 модель: вертикальные и портальные центры, горизонтальные и расточные станки, пятиосевые машины и сверлильные станки.
Какие задачи решает фрезерная обработка
- обработка корпусов, плит, кронштейнов и фланцев после резки или литья;
- изготовление штампов, пресс-форм и оснастки;
- растачивание точных отверстий и обработка крупногабаритных станин;
- обработка сложных поверхностей за одну установку на пятиосевых центрах.
Материалы
Станки работают со сталью, нержавеющей сталью, чугуном, алюминием и цветными сплавами. Для тяжёлого резания стали нужен жёсткий шпиндель с конусом BT50 и высоким крутящим моментом; для алюминия и пресс-форм важнее высокая частота вращения.
Как выбрать фрезерный станок с ЧПУ
Размер и масса детали. Определяют ход по осям X/Y/Z, размер стола и допустимую нагрузку на него. Для деталей до 1–2 м подходят вертикальные центры, для длинных и широких — портальные.
Тип обработки. Вертикальный центр — универсальное решение для фрезерования и сверления. Горизонтальный центр с поворотным столом обрабатывает корпус с нескольких сторон. Расточный станок нужен для крупных корпусов и точных отверстий. Пятиосевой центр — для сложных поверхностей.
Шпиндель и инструмент. Конус, мощность, частота вращения и ёмкость инструментального магазина определяют производительность.
Система ЧПУ. Выбирается под квалификацию операторов и уже используемое ПО.
Типы станков в каталоге

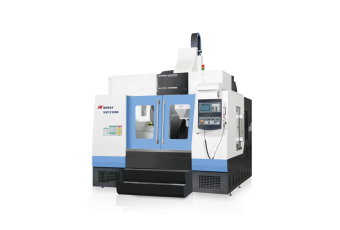

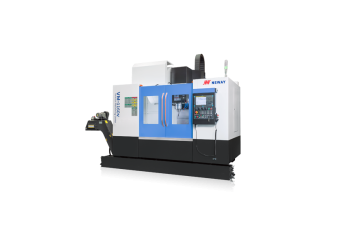

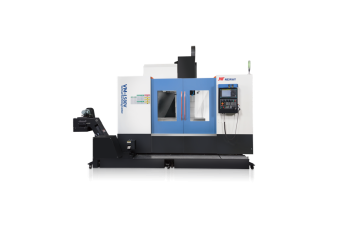

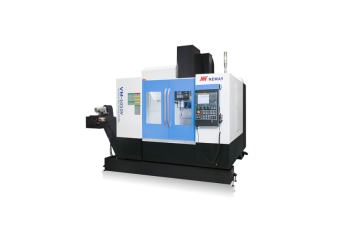

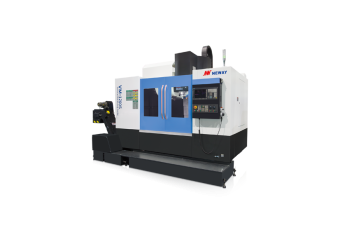

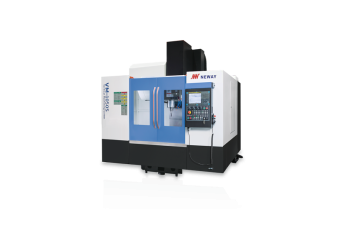

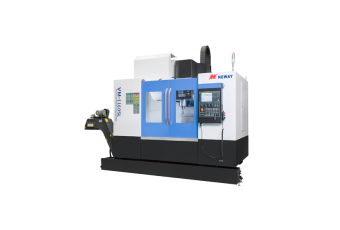

Вертикальные фрезерные и обрабатывающие центры (16 моделей): VM-1880S, KDVM855L, KDVM1690L/1890L, VM12100B, VM1360RZ, VM740SA и другие.

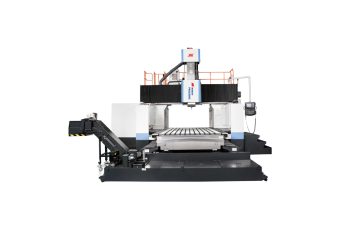

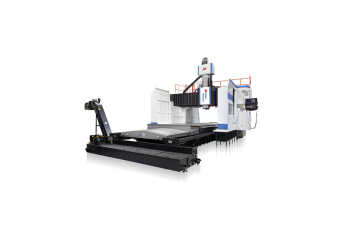

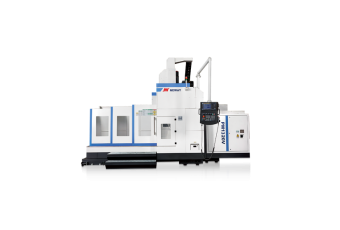

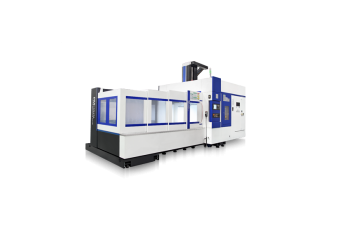

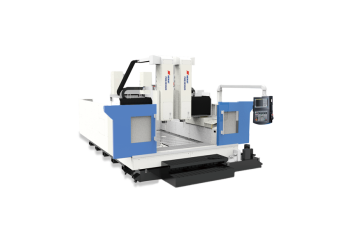

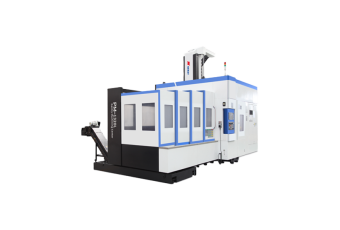

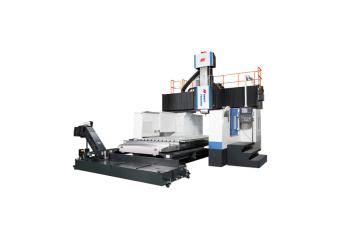

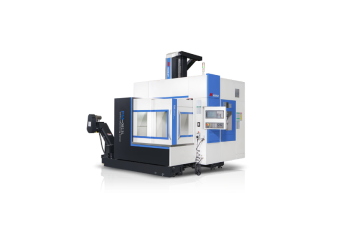

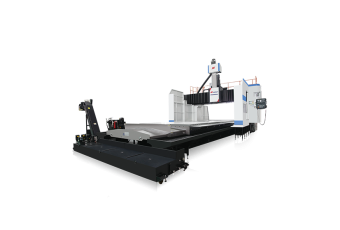

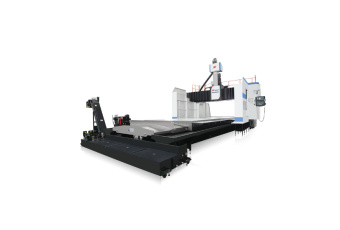

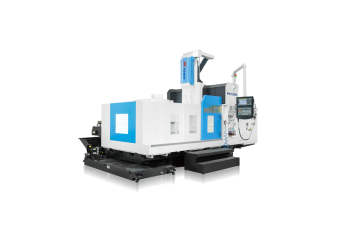

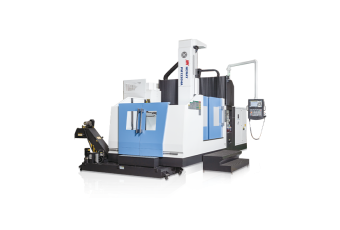

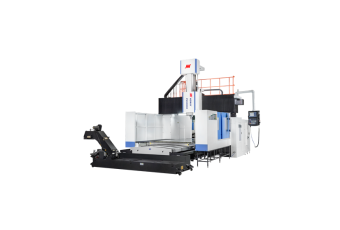

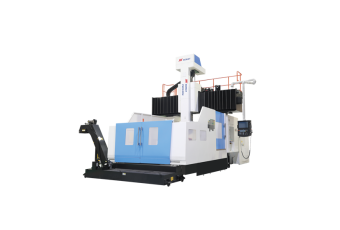

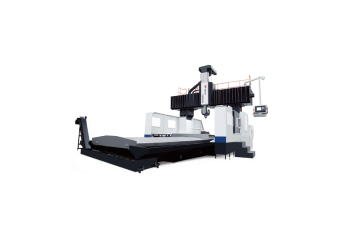

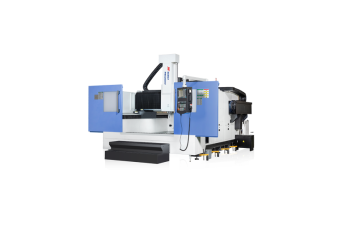

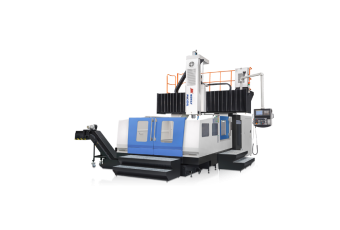

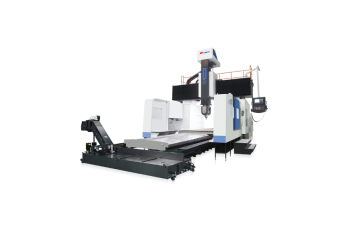

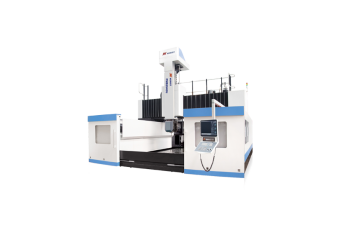

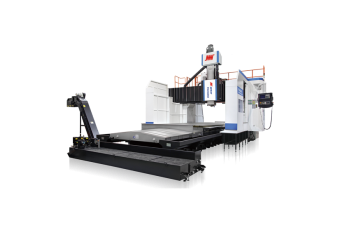

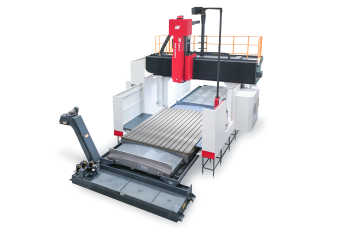

Портальные обрабатывающие центры (24 модели) — для крупногабаритных деталей: PMB2040U, PM1830U, PM2040U, PM2560U, PME2030V и другие.

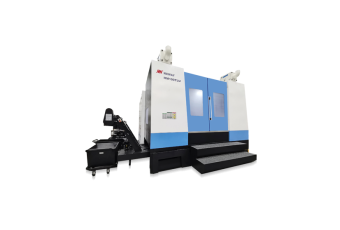

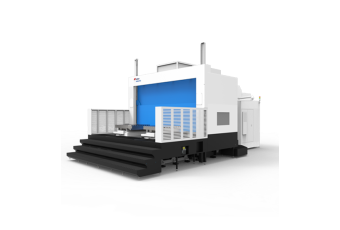

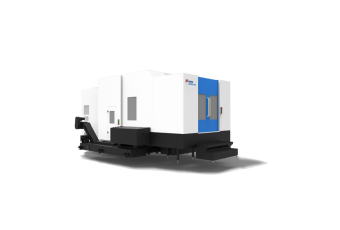

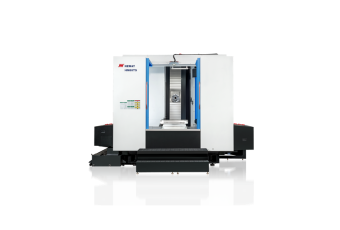

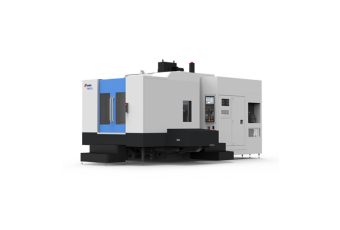

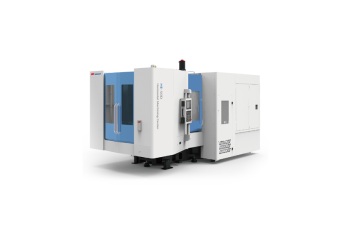

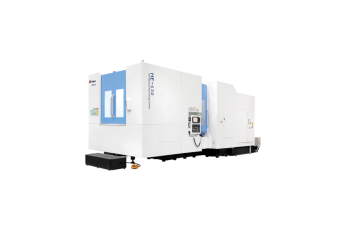

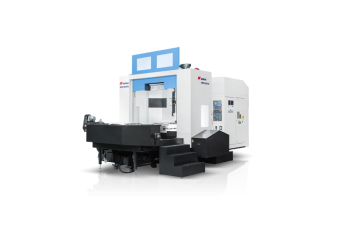

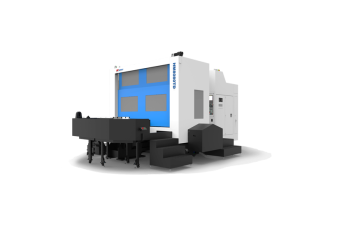

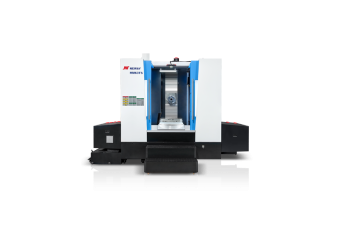

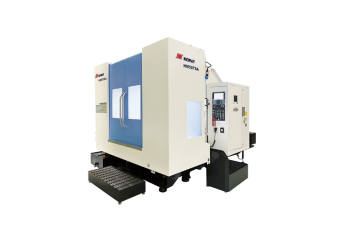

Горизонтальные обрабатывающие центры (14 моделей) — обработка корпусов с нескольких сторон: HM50TS, HM63TS, HM63TD, HM6380TD, HM80TS и другие.

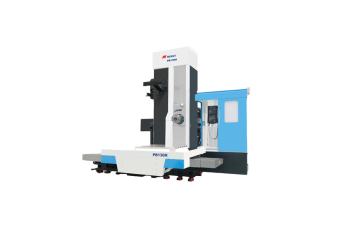

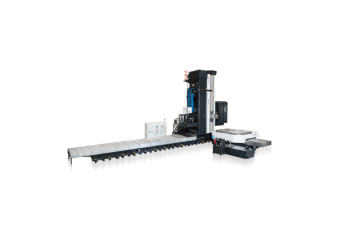

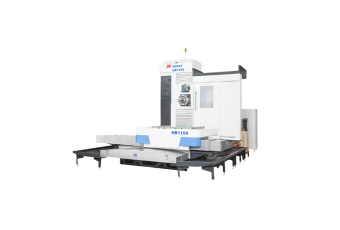

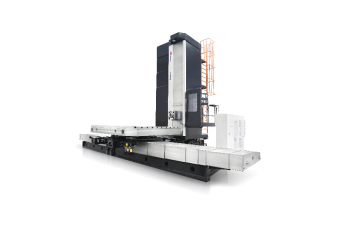

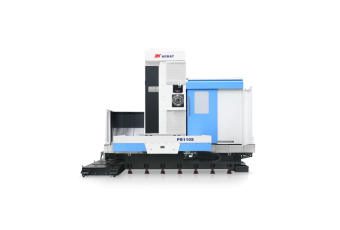

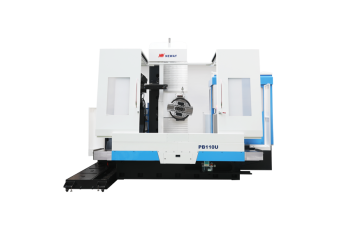

Горизонтально-расточные станки (6 моделей): HB110S, PB110S, PB110U, PB130H, PB160R, FB130HC.

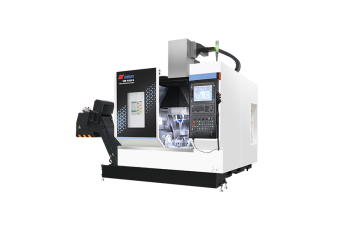

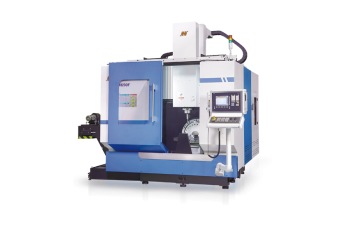

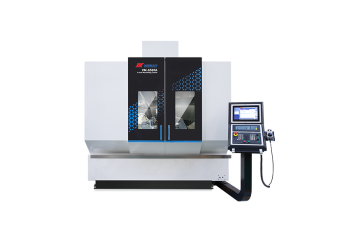

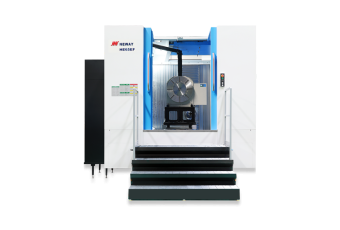

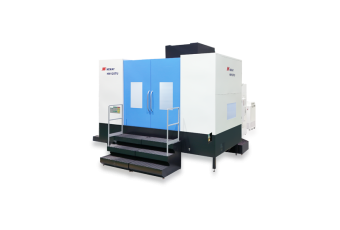

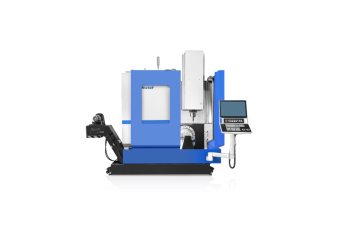

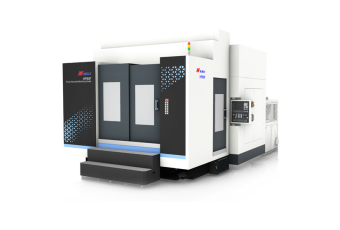

Пятиосевые обрабатывающие центры (9 моделей): KDVM2085VA/VC, HM125TU, HE65EF, HP80F, VM450F, VM450FA, VM650F, VM650FA, KDU400V/500V/650V.
Сверлильные станки: Z5150B, ZB3060×16.
Горизонтально-расточные станки
Расточный станок — оборудование для крупных корпусных деталей: станин, редукторов, корпусов насосов и компрессоров. Выдвижной шпиндель растачивает соосные отверстия на большой глубине, а поворотный стол позволяет обработать деталь с нескольких сторон без перестановки. В каталоге — модели PB, HB и FB; для точного подбора по ходам и массе детали отправьте чертёж.

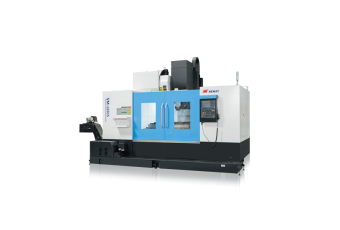

Технические параметры: пример VM-1880S
По данным карточки вертикально-фрезерного центра VM-1880S: стол 1800 х 800 мм, нагрузка на стол 1750 кг, перемещения X/Y/Z — 1700/850/700 мм, конус шпинделя ВТ 50, мощность шпинделя 15 / 18.5 кВт, частота до 8000 об/мин, магазин на 24 шт., масса 15 000 кг.
Цены
- Вертикально-фрезерный обрабатывающий центр VM-1880S — стол: 1800 х 800 мм; нагрузка на стол: 1750 кг; цена: 90 000 000 ₸
Для остальных моделей цена зависит от системы ЧПУ, шпинделя, магазина инструмента и опций и рассчитывается по запросу.
Комплектация и опции
- система ЧПУ (варианты — по карточке модели);
- шпиндель с выбранным конусом и инструментальный магазин;
- поворотные столы и головки на горизонтальных и пятиосевых центрах;
- система подачи СОЖ и транспортёр стружки.
Поставка, монтаж и обучение
LPE подбирает конфигурацию под ваши детали, поставляет оборудование по Казахстану и выполняет монтаж, пусконаладку и обучение операторов. Состав работ, сроки и условия фиксируются в коммерческом предложении.
Подготовка производства
Крупные обрабатывающие центры весят от нескольких до десятков тонн — VM-1880S весит 15 т, горизонтальные центры HM — 18–35 т. Для них нужен фундамент по требованиям производителя, грузоподъёмное оборудование для монтажа, электропитание 380 В требуемой мощности и сжатый воздух. Для точной обработки важна стабильная температура в цехе. Требования к фундаменту и подключению передаются в составе КП.
Типичные ошибки при выборе
- выбор по размеру стола без учёта массы детали и допустимой нагрузки;
- пятиосевой станок для деталей, которые обрабатываются на трёхосевом за две установки, — лишние вложения;
- не учтены фундамент, мощность подключения и грузоподъёмное оборудование для монтажа;
- система ЧПУ, под которую на производстве нет программистов.
Что подготовить для расчёта фрезерного станка
- чертежи или 3D-модели типовых деталей;
- материал, габариты и масса заготовок;
- требуемая точность и шероховатость;
- серийность и текущий способ обработки;
- предпочтительная система ЧПУ, если на производстве уже есть станки.
Частые вопросы
Чем обрабатывающий центр отличается от фрезерного станка?
Обрабатывающий центр — фрезерный станок с ЧПУ и автоматической сменой инструмента из магазина: фрезерование, сверление и нарезание резьбы выполняются за одну установку.
Вертикальный или горизонтальный центр?
Вертикальный универсален и дешевле. Горизонтальный с поворотным столом обрабатывает корпус с нескольких сторон за установку и лучше отводит стружку при серийной обработке.
Когда нужен пятиосевой станок?
Для деталей со сложными поверхностями и наклонными отверстиями — пресс-форм, лопаток, корпусов, — чтобы обработать их за одну установку.
Сколько стоит фрезерный станок с ЧПУ?
VM-1880S — 90 000 000 ₸. Цены других моделей зависят от конфигурации и рассчитываются по запросу.
Когда выбирать портальный центр?
Когда деталь длиннее или шире стола вертикального центра: плиты, рамы, станины, крупные пресс-формы. Портальная компоновка сохраняет жёсткость на большом ходе.
Смежные направления
Токарные станки с ЧПУ для тел вращения, лазерная и плазменная резка заготовок, ленточные пилы, роботизация загрузки станков. Основы — в статье что такое ЧПУ в металлообработке.
Запросить КП и цену
Пришлите чертёж, перечень деталей или описание задачи — инженер LPE подберёт фрезерный станок или обрабатывающий центр под ваши детали, рассчитает цену и подготовит коммерческое предложение. Телефон +7 (708) 418-09-92, WhatsApp +7 (708) 135-67-87 или заявка на сайте.
