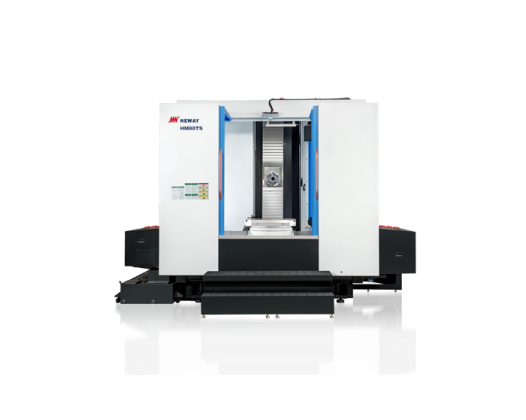

Горизонтально-фрезерный обрабатывающий центр с ЧПУ HM80TS имеет конструкцию, базирующуюся на станине (основании) Т-типа, и состоит из поворотного стола, передвигающегося по оси X, колонны, передвигающейся по оси Z, со встроенной подвижной по вертикали шпиндельной бабкой. Центр характеризуется увеличенным расстоянием между направляющими, а также повышенной грузоподъемностью и массивностью станины. Это позволяет обрабатывать габаритные детали с большой массой до 1.6 тонны. При изготовлении под заказ можно выбрать из доступных видов главного привода. - с 2 ст. редуктором ZF; - с ременным приводом; - с прямым ч/з муфту; - с мотором-шпинделем. Оборудование возможно применять в таких отраслях, как космическая и оборонная, авиационная, автомобильная, а также в железнодорожном и общем машиностроении. Преимущества и выгоды:
- Большая масса станка – 20 тонн – и станина Т-типа обеспечивают высокую жесткость, стабильность и точность обработки. Колонна и станина изготовлены цельнолитыми и эффективно гасят вибрации. Станина Т-типа позволяет увеличить расстояние между направляющими для повышения жесткости конструкции.
- Использование двухступенчатого, планетарного типа редуктора позволяет плавно регулировать частоту вращения шпинделя и вести силовую обработку. Показатели мощности и крутящего момента 15/18.5 кВт - 770 / 910 Нм соответственно позволят использовать центр для черновых, обдирочных операций.
- В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых хода до 30 м\мин.
- Поворотный стол 800 х 800 мм фиксируется четырьмя тяговыми стержнями, что обеспечивает его надежную фиксацию, а также точность базирования.
- Установлены ШВП с преднатягом класса C3 обладает высокой точностью и плавностью, что обеспечивает точность станка и плавность хода подвижных узлов. - Точность позиционирования ±0,010 мм, повторяемость позиционирования ±0,006 мм - обеспечит изготовление ДСЕ с высоким квалитетом точности - 6-7 класс.
- Оптико-волоконная система передачи данных от ЧПУ Fanuc 0i-MF Plus к приводам минимизирует длительность цикла обратной связи, за счет чего обеспечивается плавность подач, синхронизация между всеми осями и высокая точность.
- Синхронизированное жесткое нарезание резьбы метчиком не требует дорогостоящих резьбонарезных патронов и исключает повреждение резьбы из-за сопротивления метчика.
- Конус шпинделя ВТ является распространенным - подобрать необходимую оснастку не составит труда.
- СОЖ может подаваться через шпиндель под высоким давлением 20 бар (является опцией), что позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.
- Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
- Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.
Технические характеристики:
| Оси |
число осей 4 |
| ЧПУ |
Fanuc 0i-MF Plus (1), 10,4" LCD, 2 Mb памяти для хранения УП |
| Страна производства |
Китай |
| Рабочий стол |
800 х 800 мм |
Система ЧПУ Fanuc 0i-MF Plus (1), 10,4" LCD, 2 Mb памяти для хранения УПФункция ЧПУ Fanuc: пакет высокоскоростной обработки AICC II (предпросмотр 200 кадров УП)Пульт управления переносной с маховичком включая кнопку аварийного отключенияГлавный серводвигатель мощностью (пост. / 30 мин.) 22 / 26 кВт (Fanuc)Функция ЧПУ: жесткое нарезание резьбы метчикомФункция ЧПУ: М30 – автоматическое отключениеТрансформаторПривод шпинделя через 2-ступенчатый планетарный редуктор ZF (Германия)Конус шпинделя MAS403 ВТ-50Поворотный стол 800×800 мм, ось B, индексация поворота 1 градусИнструментальный магазин на 40 позиций, с манипуляторомОхлаждение шпинделя масляноеСистема охлаждения электрошкафа: кондиционерКонвейер для удаления стружки ленточного типаВспомогательный конвейер для удаления стружки шнекового типа (двойной вдоль оси X)Система смазки автоматическая централизованная к рабочим органам;Система подачи СОЖ поливом из сопел на торце шпинделяМаслоотделитель ленточного типаПистолет для подачи сжатого воздухаПистолет для подачи СОЖТелескопическая защита направляющихОсвещение рабочей зоныГидравлическая станцияБлокировка дверейИндикация состояния станкаКожух станка полностью закрытыйКомплект выравнивающих опорКомплект инструмента для наладки и обслуживания станкаКомплект технической документацииПодготовка для установки системы измерения инструмента Renishaw ТS27R
Горизонтальный обрабатывающий центр с ЧПУ HM80TS применяется в таких отраслях, как космическая и оборонная, авиационная, автомобильная, а также в железнодорожном и общем машиностроении.
