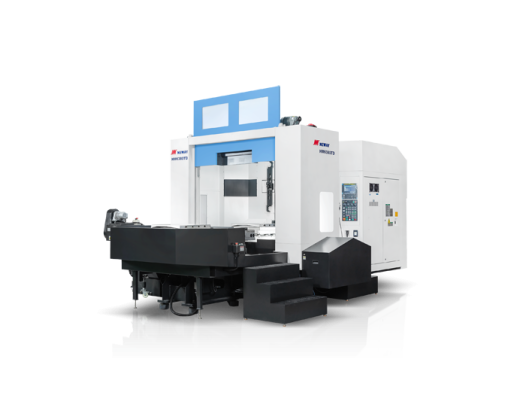

Горизонтальный фрезерный обрабатывающий центр с ЧПУ HM6380TD оптимален для решения сложных задач по фрезерной обработке. Предназначен для обработки деталей сложных форм и конструкций - штампов и пресс-форм, корпусных изделий из стали, серого чугуна, жаропрочных и титановых сплавов. Подойдет как для высокоскоростной так и тяжелой обработки. Преимущества и выгоды:
- Главной особенностью обрабатывающего центра серии HM является наличие столов прямоугольной формы 630 x 800 мм, что позволяет устанавливать нестандартные изделия, приспособления с большей площадью.
- Особая конструкция шпинделя и система масляного охлаждения обеспечивают равномерное распределение температур, исключают возможность перегрева при длительной работе, предотвращают тепловые деформации и гарантируют постоянство точностных параметров.
- В стандартном исполнении станок укомплектован магазином инструментов на 40 позиций, этого достаточно для обеспечения множества стратегий обработки на вашем предприятии.
- Большая масса станка – 21000 кг – и станина Т-типа обеспечивают высокую жесткость, стабильность и точность обработки. Колонна и станина изготовлены цельнолитыми и эффективно гасят вибрации. Станина Т-типа позволяет увеличить расстояние между направляющими для повышения жесткости конструкции.
- Направляющие качения роликового типа отличаются высокой грузоподъемностью и выдерживают нагрузку на паллету до 2000 кг. Низкий коэффициент трения между подвижными частями и высокое качество направляющих обеспечивают точность позиционирования ±0,005 мм и повторяемость позиционирования ±0,003 мм на высоких скоростях перемещения.
- Привод шпинделя через двухступенчатый планетарный редуктор ZF (Германия) обеспечивает необходимое передаточное отношение для силовой обработки - крутящий момент составляет - 786 / 1050 Нм. Скорость вращения шпинделя до 4500 об\мин позволяет обрабатывать все виды стали, различные сплавы: жаропрочные, титановые.
- Крепление паллеты производится на поворотном столе по 4 коническим базам с помощью тяговых стержней и гарантирует жесткое закрепление и точное базирование. Для зажима используются пружины, разжим выполняет гидравлика.
- Станок комплектуется двумя палетами и оснащается автоматической системой их смены. Время смены паллет – до 55 сек.
- Инструментальный конус MAS 403 BT-50 снижает влияние изгибающих деформаций и вибраций, обеспечивая стабильную и уверенную работу барабанными и дисковыми фрезами.
- Величина ходов 1000/850/900 мм по осям X / Y / Z позволяет обрабатывать изделия средних и крупных габаритов.
- В системе ЧПУ Fanuc 0i-MF Plus используют оптоволоконную систему передачи данных между ЧПУ и приводами. Она минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает станку высокую точность, плавность подач и синхронизацию осей.
Технические характеристики:
| Оси |
число осей 4 |
| ЧПУ |
Fanuc 0i-MF Plus (5), 10,4" LCD, 2 Mb памяти для хранения УП |
| Страна производства |
Китай |
| Рабочий стол |
630 x 800 мм |
Система ЧПУ Fanuc 0i-MF Plus (5), 10,4" LCD, 2 Mb памяти для хранения УПФункция ЧПУ Fanuc: высокоскоростное контурное управление AICC I (предпросмотр 40 кадров УП)Функция ЧПУ: диалоговое программирование Manual Guide 0iФункция ЧПУ: жесткое нарезание резьбы метчикомФункция ЧПУ: М30 – автоматическое отключениеТрансформаторПульт управления переносной с маховичком включая кнопку аварийного отключенияГлавный серводвигатель мощностью (пост. / 30 мин.) 15 / 18,5 кВт Двигатели имеют стандартную степень защиты IP40 и сальники со степенью защиты IP54.Привод шпинделя через 2-ступенчатый планетарный редуктор ZF Конус шпинделя MAS403 ВТ-50Охлаждение шпинделя масляное охлаждение шпинделя и редуктораИнструментальный магазин на 40 позиций, с манипуляторомПоворотный стол (ось B) 630×800 мм, дискретность поворота 1 градусСистема автоматической смены паллет, 2 паллетыКонвейер для удаления стружки ленточного типаВспомогательный конвейер для удаления стружки шнекового типа (двойной вдоль оси X + двойной вдоль оси Z)Система смазки автоматическая централизованнаяСистема подачи СОЖ поливом из сопел на торце шпинделяМаслоотделитель Пистолет для подачи сжатого воздухаПистолет для подачи СОЖТелескопическая защита направляющихОсвещение рабочей зоныГидравлическая станцияБлокировка дверейИндикация состояния станкаКожух станка полностью закрытыйКомплект выравнивающих опорКомплект инструмента для наладки и обслуживания станкаКомплект технической документации
Горизонтальный обрабатывающий центр HM6380TD используется станкостроении, приборостроении, нефтегазовом секторе, авиакосмической отрасли и других сферах, отличающихся высокими требованиям к точности и стабильности обработки.
