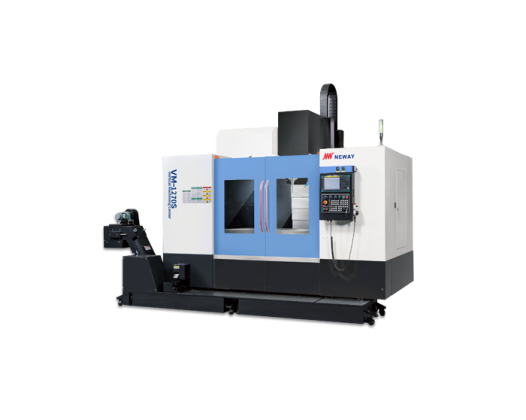

Вертикальный фрезерный обрабатывающий центр с ЧПУ данной серии VM представляет собой станки средних размеров. Выбирают для черновых и чистовых операции высокопроизводительного фрезерования (при помощи управляющих программ) металлических заготовок из различных марок сталей и сплавов, в том числе цветных металлов. Предназначен для обработки средних и крупных по размерам деталей разных формы и Предназначен для обработки средних и крупных по размерам деталей разных формы и сложности конструкции и обработки.
сложности конструкции и обработки. Используют станки в таких сферах, как аэрокосмическая, сельскохозяйственная, нефтегазовая.
Преимущества и выгоды:
Рабочий стол габаритами 1300 x 650 мм позволяет разметить заготовки средних и крупных габаритов общей грузоподъемностью в 1000 кг. Перемещение по осям X и Y - 1200 и 700 мм соответственно.
Цельнолитая станина с ребрами жесткости и большая масса станка –7500 кг – минимизируют вибрации во время работы, повышают жесткость и прочность обрабатывающего центра.
Шпиндель с ременным приводом: идеально подходят для использования в легких и средних условиях нагрузки. Способный вращаться до 8000 об/мин, шпиндель имеет мощность двигателя 11/15 кВт. Они предлагают высокую скорость вращения и гармонично сочетают доступность с функциональностью, обеспечивая при этом отличную ремонтопригодность.
Опциональный прямой привод шпинделя (12000 мин-1) имеет ряд достоинств: обеспечивают стабильность угловой скорости шпинделя, снижение или отсутствие вибраций, быстро разгоняется и тормозит, бесшумный. А также тепло от двигателя не передаётся на шпиндель (оснащен масляным охлаждением) что повышает стабильность процессов обработки, резания.
Стандартный конус шпинделя BT-40 позволяет легко найти оснастку на рынке металлообработки. Достаточно жесткий для силовой обработки.
Для перемещения рабочего стола используются направляющие качения с низким коэффициентом трения между подвижными частями. Они обеспечивают высокую плавность хода и точное позиционирование стола на высоких скоростях перемещения: точность позиционирования 0,01 мм, повторяемость позиционирования ±0,0035 мм.
Скорость холостых ходов достигает 36 м/мин по осям X, Y, Z значительно сокращает такт выпуска изделий (на 20-30%) в зависимости от условий производства.
Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом. Она отличается высокой жесткостью, плавностью и точностью хода, обеспечивает отличное качество обработки, исключает возникновение осевых и радиальных люфтов.
Высокомоментный главный серводвигатель производства Fanuc мощностью 11/ 15 кВт гарантирует длительную стабильную работу шпиндельного узла. Крутящий момент на выходе 52.5 Нм – постоянный режим, 95.5 Нм - 15 мин. режим работы двигателя.
Высокоскоростной инструментальный магазин с манипулятором емкостью 24 позиции выполняет смену инструмента всего за 2.4 сек и обеспечивает обработку самых сложных по технологии изготовления изделий.
Система ЧПУ Fanuc 0i-MF Plus с оптоволоконной передачей данных позволяет обеспечить высокую скорость обратной связи и высокую точность работы станка.В стандарте имеет 2 мб встроенной памяти и позволяет хранить множество управляющих программ обработки.
Технические характеристики:
| Оси |
x,y,z |
| ЧПУ |
Fanuc 0i-MF Plus |
| Страна производства |
Китай |
| Рабочий стол |
1300 x 650 мм |
Вертикально-фрезерный обрабатывающий центр ЧПУ TV1270S используют в таких сферах, как аэрокосмическая, сельскохозяйственная, нефтегазовая.
