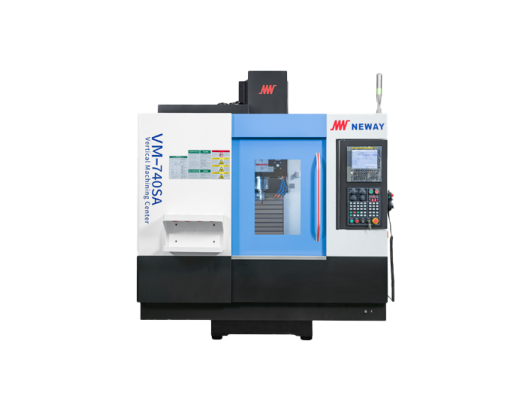

Вертикально - фрезерный обрабатывающий центр с ЧПУ SV74 предназначен для изготовления деталей сложных геометрических форм с высокими требованиям по точности изготовления. С его помощью можно проводить фрезерную обработку, фасонных, наклонных или изогнутых поверхностей, а также выполнять операции, сверления, растачивания и зенкерования. Вертикально-фрезерные станки востребованы в машиностроении, станкостроении, приборостроении, нефтегазовой и многих других отраслях промышленности.
Преимущества и выгоды:
Обновленная версия SA отличается от версии S комплектующими, обновленные кожухи, по всем трём осям еще надежнее защищают ШВП и направляющие от СОЖ, стружки и прочих загрязнений.
Заменен главный узел станка шпиндель на обновленный от производителя FUKA с максимальной частотой вращения до 10 000 мин-1
Элементы качения в направляющих - ролики. Конструктивное преимущество роликов перед шариками - большая площадь соприкосновения самих элементов качения с обоймой, что позволяет выдерживать большие радиальные нагрузки. Отсюда более стабильная и уверенная работа станка.
Направляющие качения обеспечивают высокую плавность хода и точное позиционирование стола на высоких скоростях перемещения: точность позиционирования 0,008 мм, повторяемость позиционирования ±0,0025 мм. Скорость холостых ходов при этом достигает 40 м/мин по осям X и Y. Ось Z - 30 м/мин, что обеспечивает высокий такт выпуска продукции, в отличие от направляющих скольжения.
Высокомоментный главный серводвигатель производства компании Fanuc мощностью 7.5 / 11 кВт гарантирует длительную стабильную работу шпинделя. Крутящий момент на выходе 47.8 Нм – постоянный режим, 70 Нм - 15% режим работы двигателя.
Цельнолитая станина с утолщенными стенками и большая масса станка – 4000 кг – минимизируют вибрации во время работы, повышают жесткость и прочность обрабатывающего центра. Трапециевидная колонна снижает до минимума возникающие во время работы центра деформации и чувствительность к динамическим нагрузкам. В новой версии SA станина, стол, колонна и шпиндельная бабка были также подвержены оптимизации.
Для перемещения рабочего стола используются направляющие качения роликового типа с низким коэффициентом трения между подвижными частями. Они обеспечивают высокую плавность хода и точное позиционирование стола на высоких скоростях перемещения: точность позиционирования 0,008 мм, повторяемость позиционирования ±0,0025 мм. Скорость холостых ходов достигает 40 м/мин по осям X и Y. Ось Z - 30 м/мин.
Рабочий стол габаритами 750 x 420 мм позволяет разметить заготовки небольших и средних габаритов общей грузоподъемностью в 350 кг. Перемещение по осям X и Y - 650 и 420 мм соответственно
Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом производства PMI (Тайвань). Она отличается высокой жесткостью, плавностью и точностью хода, обеспечивает отличное качество обработки, исключает возникновение осевых и радиальных люфтов.
Высокоскоростной инструментальный магазин с манипулятором емкостью 20 позиции выполняет смену инструмента всего за 1,7 сек.
Система ЧПУ Fanuc 0i-MF Plus (5) с оптоволоконной передачей данных позволяет обеспечить высокую скорость обратной связи и высокую точность работы станка.
Технические характеристики:
| Оси |
X/Y/Z |
| ЧПУ |
FANUC [SIEMENS, Mitsubishi] |
| Страна производства |
Китай |
| Рабочий стол |
750 × 420 мм |
Этот центр используется в машиностроении, станкостроении, приборостроении, нефтегазовой и других отраслях промышленности.
