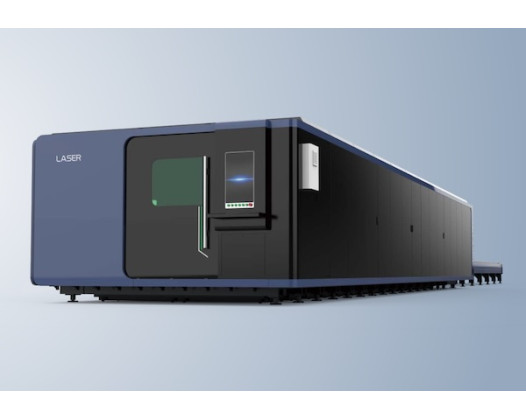

CHAMPION – качественная альтернатива европейским, турецким и японским станкам по выгодной цене. CHAMPION это технологичный, современный, производительный станок для серьёзных производств в режиме работы 24/7.
Ускорение до 1,5G
Максимальная скорость 140 м/мин
Минимум вибраций - можно резать быстрее и точнее!
Мощность лазера до 6 кВт
Рабочее поле: 6000х1500
Режет лист до 30 мм
Станок CHAMPION имеет все необходимое для обеспечения высокой скорости и точности лазерного раскроя листового металла: грамотно спроекти- рованную механическую систему, мощные электроприводы, современную систему ЧПУ.
В станке CHAMPION реализованы оригинальные конструктивные решения, обеспечивающие снижение влияния высокой динамики приводов на характеристики станка.
Основные преимущества станка CHAMPION:
| Источник | Оптоволоконный иттербиевый 1500 Вт - 6000 Вт IPG YLR-U/YLS (Россия) с защитой от обратного излучения / Raycus (Китай) |
| Рабочий стол | 6000 х 1500 мм |
| Максимальная масса листовой заготовки | 1600 кг |
| Габаритные размеры ДхШхВ | 7050 х 2350 х 2000 мм |
| Масса станка, не более | 7000 кг |
| Тип станины | Сварная, термически обработанная станина с минерало-композитным заполнением |
| Портал | Стальной, с коэффициентом линейного расширения аналогичным станине |
| Режущая голова | WSX NC30- 1-3кВт / WSX NC60- 4-6кВт с автофокусом, датчики давления и температуры |
| Перемещение по осям | Х - 1520 мм, Y - 6040 мм |
| Точность позиционирования | ±0,05 мм |
| Повторяемость позиционирования | ±0,025 мм |
| Макс. скорость перемещение X, Y | 100 м/мин |
| Мощность приводов | X – 2.6 кВт; Y – 2.6 кВт (2 шт); Z – 0,75 кВт |
| Максимальное ускорение | 1,5G |
| Система охлаждения | Водяное, с двойным контуром |
| Система удаления газов | Шести зональная, пневмопривод |
| Используемые технологические газы | Азот, кислород, воздух |
| Система подачи технологического газа | 3 канала |
| Форматы графических данных | DXF, PLT, CHF, G-код |
| Выбор технологического газа | Автоматический |
1. ОСНОВНОЕ ОБОРУДОВАНИЕ |
|
Станина стальная с минерало-композитным заполнителем | 1 шт |
Портал стальной | 1 шт |
Источник 1500 Вт- 6000 Вт IPG YLR-U/YLS (Россия) / Raycus (Китай) | 1 шт |
Режущая голова с автофокусом WSX NC30 1-3кВт / | 1 шт |
Косозубая рейка и шестерня Apex точн. Q6 | комплект |
Шарико-винтовая передача по оси Z Hiwin, точность C7 | комплект |
Направляющие и каретки с преднатягом Hiwin HG ZA | комплект |
Гофрозащита линейных направляющих, чешуйчатый защитный кожух гофр | комплект |
Серводвигатели X-2,6 кВт, Y-2,6 кВт х 2 шт, Z-0,75 кВт Nietz | комплект |
Сервоусилители Nietz | комплект |
Высокоточные планетарные редукторы Nietz | комплект |
Чиллер S&A / SMC HRS050-AF-20-B | 1 шт |
Вытяжное устройство 2200 Ватт, 4500 м3/ч, с воздуховодом | 1 шт |
Система зональной аспирации, заслонки, пневмоцилиндры | комплект |
Система подачи и регулировки давления технологического газа | комплект |
Система ЧПУ Fscut | 1 шт |
Программное обеспечение CYPCUT рус. | 1 шт |
Панель управления оператора отдельным модулем, монитор 21”, клавиатура, мышь | комплект |
Пульт ДУ беспроводной | 1 шт |
Выкатные поддоны для мелких деталей и отходов | 3 шт |
Выкатной рабочий стол (ручной) | 1 шт |
Автоматическая чистка сопла | комплект |
Магнитная защита головы от повреждений при столкновении | комплект |
Система верхнего дымоудаления | комплект |
Охлаждение сопла при резке | комплект |
Охлаждение материала заготовки в процессе резки | комплект |
ЗИП для режущей головы и смазки: – крестообразный ключ для створок -1 шт. – стекло защитное 30х5 мм -5 шт. – шестигранный ключ -1 шт. – очки защитные -1 шт. – емкостной керамический соплодержатель -1 шт. – салфетки для стекол -1 уп. – сопла одинарные разного номинала -10 шт. – емкость со средством очистки стекол -1 шт. – сопла двойные разного номинала -12 шт. – шприц для смазки -1 шт. | комплект
|
Руководство по эксплуатации, чертежи фундамента, тех. документация (в эл. виде) | 1 шт |
Паспорт | 1 шт |
