Станки плазменной резки

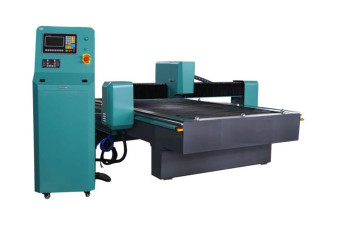

Станок плазменной резки с ЧПУ раскраивает листовой металл по чертежу струёй плазмы. Это основной способ резки средней и толстой стали, когда важны скорость и стоимость реза, а требования к кромке мягче, чем при лазерной резке. В каталоге LPE — компактные станки 1500×3000 мм, портальные машины для листа 6 м и машины термической резки до 200 мм.

Какие задачи решает плазменная резка

• раскрой листа для металлоконструкций, ферм, закладных и фланцев;
• резка толстой стали для машиностроения, сельхозтехники и спецтехники;
• вырезка деталей под последующую гибку, сварку и механообработку;
• замена ручной газовой резки на заготовительном участке.

Материалы и толщины

Плазма режет углеродистую и нержавеющую сталь, алюминий и другие токопроводящие металлы. Рабочая толщина определяется источником плазмы: в каталоге есть модели до 25 мм, до 40 мм, до 60 мм и машины термической резки PBMax до 200 мм, где для толстого металла используется газовая резка.

Как выбрать станок плазменной резки

Формат листа. Для листа 1500×3000 мм подходят Plasma 1530, PM3015 и PM3015D. Для листа 6 м — PM6015, PB6020, PBMax6020; для длинномерного раскроя — PBMax12020 с полем 2100×12300 мм.

Толщина металла. Определите максимальную толщину, которую будете резать регулярно, а не эпизодически: от неё зависит источник и класс машины.

Конструкция. Компактные машины PM экономят площадь цеха. Портальные PB и PBMax рассчитаны на широкий лист, тяжёлые заготовки (вытяжной стол с секциями) и длительную работу.

Электропитание. Большинство машин подключается к 380 В; PM3015D по данным карточки работает от 220 В.

Технические параметры

В карточках моделей PB и PM указаны: скорость позиционирования 20 м/мин, точность позиционирования 0,1 мм, ход по оси Z 230 мм, высота стола 800 мм, перемещение по осям X/Y — рейка-шестерня, по оси Z — шарико-винтовая пара, система ЧПУ RTM Control. Вытяжной стол разделён на секции с пневматическим приводом заслонок: 6 секций у PM3015, 12 — у PB6020.

Модели и цены

• Plasma 1530 — толщина металла: до 25мм; рабочая зона: 1500x3000x100; цена: 6 700 000 ₸
• PM3015 — толщина металла: до 40 мм; рабочее поле: 1600х3100 мм; цена: по запросу
• PM3015D — толщина металла: до 40 мм; рабочее поле: 1600х3100 мм; цена: по запросу
• PM6015 — толщина металла: до 40 мм; рабочее поле: 1600х6100 мм; цена: по запросу
• Портальная машина PB3020 — толщина металла: до 60 мм; рабочее поле: 2100х3100 мм; цена: по запросу
• Портальная машина PB6020 — толщина металла: до 60 мм; рабочее поле: 2100х6100 мм; цена: по запросу
• Машина термической резки PBMax6020 — толщина металла: до 200 мм; рабочее поле: 2100х6100 мм; цена: по запросу
• Машина термической резки PBMax12020 — толщина металла: до 200 мм; рабочее поле: 2100х12300 мм; цена: по запросу

Для моделей «по запросу» цена зависит от источника плазмы, системы ЧПУ и комплектации стола — менеджер рассчитает её под вашу задачу.

Комплектация и опции

• источник плазмы под рабочую толщину;
• система ЧПУ и контроль высоты резака;
• вытяжной секционный стол с пневматическими заслонками;
• газовый резак для толстого металла на машинах термической резки PBMax;
• компрессор для подачи воздуха — подбирается отдельно (компрессоры).

Поставка, монтаж и обучение

LPE подбирает конфигурацию под ваши детали, поставляет оборудование по Казахстану и выполняет монтаж, пусконаладку и обучение операторов. Состав работ, сроки и условия фиксируются в коммерческом предложении.

Плазма, лазер и резка труб

Если нужна высокая точность на тонком и среднем листе, сравните с лазерной резкой. Для труб и профиля есть отдельные плазменные труборезы и лазерные труборезы. Вырезанные детали обычно идут на листогибочные прессы и сварку.

Качество кромки и точность

Плазменный рез немного шире лазерного, на кромке возможен небольшой скос. Для металлоконструкций, закладных и деталей под сварку это допустимо. Отверстия малого диаметра в толстом металле плазмой получаются хуже, поэтому точные отверстия часто сверлят или выполняют лазером. Качество реза зависит от источника, расходных частей, скорости и правильной высоты резака — контроль высоты поддерживает её автоматически.

Типичные ошибки при выборе

• выбор источника по предельной толщине, которая режется раз в месяц, — переплата и лишний расход;
• плазма там, где нужны точные отверстия и чистая кромка на тонком листе, — эти детали лучше резать лазером;
• нет вытяжки и фильтрации — дым и пыль в цехе;
• экономия на подготовке воздуха — быстрый износ расходных частей.

Что подготовить для расчёта станка плазменной резки

• материал и диапазон толщин, в том числе максимальная регулярная толщина;
• формат листа: 1500×3000, 2000×6000 мм или длинномерный;
• чертежи типовых деталей и требования к кромке и отверстиям;
• плановый объём раскроя в смену;
• доступное электропитание и площадь цеха.

Подготовка цеха

Для станка нужны электропитание (обычно 380 В), сжатый воздух требуемого качества, вытяжка от секционного стола с фильтрацией и площадь для загрузки листа краном или погрузчиком. На машинах термической резки для толстого металла добавляется подвод газа к газовому резаку.

Частые вопросы

Какую толщину металла режет станок плазменной резки?

Зависит от модели и источника: в каталоге есть станки до 25, 40 и 60 мм, а машины термической резки PBMax рассчитаны на металл до 200 мм.

Плазма или лазер — что выбрать?

Плазма дешевле в покупке и эффективна на толстом металле. Лазер точнее и даёт чистую кромку на тонком и среднем листе. Часто производство использует обе технологии.

Какой станок нужен для листа 1500×3000 мм?

Plasma 1530, PM3015 или PM3015D. Выбор зависит от толщины металла и требований к электропитанию.

Сколько стоит станок плазменной резки?

Plasma 1530 — 6 700 000 ₸. Цены остальных моделей зависят от источника и комплектации и рассчитываются по запросу.

Чем машина термической резки отличается от плазменного станка?

Машины PBMax совмещают плазменную и газовую резку: плазма — для средних толщин, газовый резак — для толстого металла до 200 мм.

Смежные направления

Плазменные труборезы, станки лазерной резки, листогибочные прессы, гильотины, весь раздел оборудование для обработки металла.

Запросить КП и цену

Пришлите чертёж, перечень деталей или описание задачи — инженер LPE подберёт станок плазменной резки под ваши толщины и формат листа, рассчитает цену и подготовит коммерческое предложение. Телефон +7 (708) 418-09-92, WhatsApp +7 (708) 135-67-87 или заявка на сайте.
