Преимущества и особенности:
Станок имеет большую массу — 45 тонн, а все его корпусные детали выполнены цельнолитыми, что обеспечивает высокую жесткость и устойчивость. Станина оснащена дополнительными ребрами жесткости, что помогает эффективно гасить вибрации на тяжелых режимах обработки и минимизировать термические деформации.
Рабочий стол диаметром 2250 мм закреплен на двухрядном цилиндрическом роликовом подшипнике и двух крупных упорных подшипниках. Такое конструктивное решение позволяет нейтрализовать влияние изгибающих усилий шпинделя, возникающих при силовой обработке, что существенно улучшает качество обработки. Грузоподъемность стола составляет до 16 000 кг, а максимальная скорость вращения достигает 120 об/мин.
Подвижная траверса имеет пять фиксированных позиций и может фиксироваться с помощью гидрозажима. Это позволяет оптимально устанавливать вылет инструмента, что способствует максимальной жесткости и стабильности резания. Высота обработки может достигать 2 метров.
Для поперечного перемещения рабочих органов используются направляющие качения роликового типа производства HIWIN (Тайвань). Это помогает снизить силу трения, минимизировать износ и гарантировать высокую точность на протяжении всего срока эксплуатации оборудования. В конструкции также предусмотрены направляющие скольжения, которые вместе с направляющими качения обеспечивают антивибрационные свойства, стабильность резания и максимальную жесткость конструкции при силовой обработке, сохраняя при этом плавность и точность перемещений.
Для вращения шпинделя используется высокомоментный главный двигатель мощностью 55 кВт. Передача вращения осуществляется через двухступенчатый планетарный редуктор, что позволяет плавно регулировать скорость вращения и достигать крутящего момента до 40 000 Нм (с возможностью увеличения до 54 000 Нм на пониженной передаче) для стабильной силовой обработки.
Станок оборудован одним ползуном с сечением 250 мм, что обеспечивает стабильность качества обработки и жесткость всей системы. Размер сечения резцов, устанавливаемых через инструментальные блоки, составляет 40 мм.
Станок стандартно оснащен магазином инструментов на 12 позиций зонтичного типа. Максимальный вес одного блока составляет 50 кг, а суммарная грузоподъемность — до 450 кг. При необходимости, станок может быть оснащен расширенным магазином на 30 или более позиций с креплением типа BT60.
Управление станком осуществляется с помощью системы ЧПУ FANUC 0i TF PLUS, оснащенной опциональной функцией программирования и симуляции обработки Manual Guide i. Это значительно упрощает работу операторов и наладчиков, позволяя отработать новые программы обработки прямо на рабочем месте и выявить возможные ошибки в траекториях перемещений.
Технические характеристики:
| ЧПУ |
NEWAY FANUC [SIEMENS] |
| Масса станка |
45000 кг |
| Страна производства |
Китай |

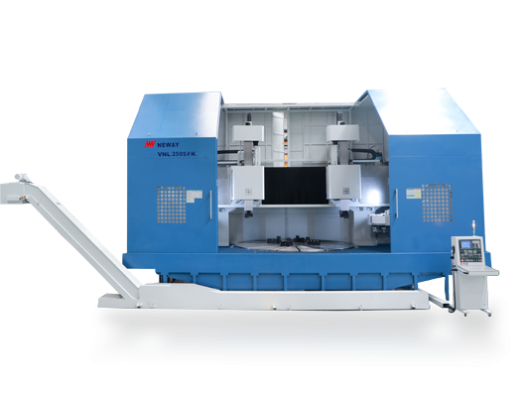

VNL250SKF востребован в авиастроении, тяжелом машиностроении, нефтегазовой и аэрокосмической промышленности, а также в атомной и энергетической отраслях.
