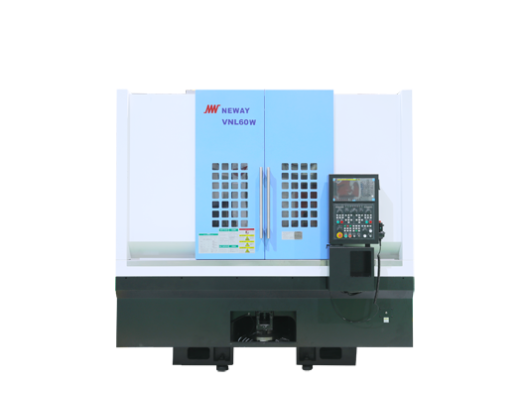

Токарный вертикальный обрабатывающий центр ЧПУ с тяжелой литой станиной модели VNL60W выбирают для механообрабатывающих операций точения и фрезерования металлических изделий-заготовок: фланцев, колес, дисков, корпусов, крышек и прочего. Его применяют в условиях силовой обработки черновых и чистовых токарных операций, зенкерования или сверления отверстий, фрезеровании поверхностей, пазов, лысок, карманов, в том числе под углом, обработки кольцевых канавок, обтачивания и расточки поверхностей с прямолинейными или криволинейными образующими. Станок выбирают при изготовлении деталей для тяжелого машиностроения, нефтегазовой и аэрокосмической отрасли, оборонно-промышленном комплексе, атомной и энергетической промышленности.
Преимущества и выгоды:
Монолитная чугунная станина с ребрами жесткости и вес станка – 8000 кг – делают его максимально виброустойчивым и обеспечивают высокую стабильность механической обработки.
Ременный тип передачи вращения от двигателя к патрону (планшайбе) отличается плавностью и надежностью работы, возможностью обработки на оборотах до 2000 мин-1. Также предохраняет механизмы от резких колебаний нагрузки или врезаний, точения на удар. Защищает от перегрузки за счет естественного скольжения ремня по шкиву. Высокая ремонтопригодность и легкость в эксплуатации.
Мощность главного привода 18.5 кВт обеспечивает постоянный показатель крутящего момента Мкр = 716 Нм, а равно обработку не только обычных сталей, но и титановых, нержавеющих (жаропрочных) сплавов.
Высокая жесткость приводной револьверной головки BMT65 на 12 позиций и крепление инструментального блока 4 болтами, позиционирование по шпоночным пазам, расположенным на фланце инструментального блока обеспечивают стабильность обработки, в т.ч. силового резания. Сечение резца до ▢25 мм резец и осевой инструмент до ⌀50 мм.
Вертикальное расположение шпинделя обеспечивает стабильную обработку крупногабаритных заготовок с большой массой, при этом станок занимает минимальную производственную площадь, а также высокую степень эргономики в погрузочно-разгрузочных работах.
В узле используют высокоточные и надежные подшипники NSK (Япония), минимизирующие радиальное биение и осевой люфт.
В корпусе станины имеются дополнительные ребра жесткости, которые гасят или минимизируют вибрации во время резания. Ребра жесткости одновременно используются для теплоотвода и исключают термические деформации.
Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом класса С3. Класс обеспечивает высокую жесткость, плавность и точность хода, что минимизирует вероятность осевых и радиальных люфтов и обеспечивает стабильно высокое качество обработки.
Система ЧПУ Fanuc 0i-ТF Plus (5) с оптоволоконной передачей данных уменьшает время обратной связи и повышает точность работы станка. А расширенный объем памяти до 2мб позволяет хранить множество управляющих программ.
Технические характеристики:
| Оси |
X / Z |
| ЧПУ |
Fanuc 0i-TF Plus (3) |
| Масса станка |
10 000 кг |
| Страна производства |
Китай |
Станок выбирают при изготовлении деталей для тяжелого машиностроения, нефтегазовой и аэрокосмической отрасли, оборонно-промышленном комплексе, атомной и энергетической промышленности.
