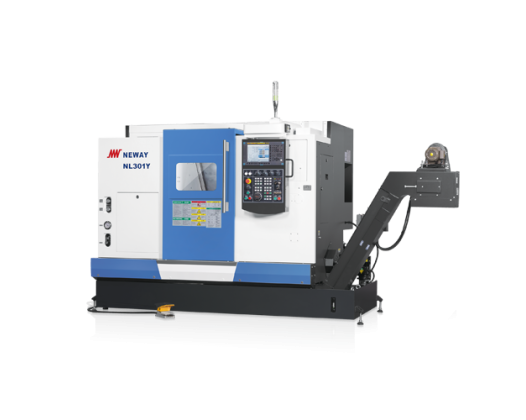

Оптимальная масса станка (3800 кг) и ребра жесткости у цельнолитой чугунной станины обеспечивают высокую жесткость, точность и стабильность обработки, минимизируя деформации под нагрузкой.
Ось Y виртуального типа (ход ±52,5 мм), реализованная посредством оси X, позволяет осуществлять обработку сложных конструктивных элементов вне оси центра, а также в радиальном положении, таких как торцевые отверстия, лыски, полки и уступы.
Приводная револьверная головка BMT55 отличается стабильностью обработки благодаря креплению инструментального блока четырьмя болтами и позиционированию по шпоночным пазам. Все 12 позиций являются приводными, что обеспечивает высокий уровень технологичности при подготовке производства.
Направляющие качения для перемещения суппорта в продольном и поперечном направлениях отличаются низким коэффициентом трения между подвижными частями, что обеспечивает высокую точность позиционирования по всем осям (±0,008 мм) и повторяемость (±0,004 мм) при высоких скоростях перемещения. Для компенсации погрешностей могут быть использованы оптические линейки для осей X и Z (опционально).
Шариковинтовая передача отличается высокой жесткостью с преднатягом для перемещения рабочих органов, что обеспечивает плавность и точность хода, а также высокое качество обработки деталей. Возникновение осевых и радиальных люфтов исключено.
Массивная передняя бабка с высокой жесткостью обеспечивает высокие скорости вращения шпинделя без вибраций — до 6000 об/мин. Проходное отверстие в шпинделе диаметром 56 мм позволяет обрабатывать пруток диаметром до 45 мм (без учета возможной кривизны).
Программируемая задняя бабка с ШВП и сервоприводом (опция) обеспечивает точное позиционирование и надежное закрепление заготовки.
Система ЧПУ Fanuc 0i-TF Plus с оптоволоконной передачей данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току.
Главный серводвигатель Fanuc мощностью 11/15 кВт обеспечивает широкий диапазон частот вращения, низкий уровень вибраций, высокую динамику ускорений и торможений. Благодаря высокому крутящему моменту до 143 Нм и стабильной точности возможна обработка деталей из различных материалов, включая цветные металлы и нержавеющие сплавы.
Регулируемое усилие зажима трехкулачкового патрона диаметром 154,2 мм позволяет эффективно обрабатывать тонкостенные заготовки.
Технические характеристики:
| Оси |
x/y/z |
| Габаритные размеры (ДхШхВ), мм |
3855*1970*1955 мм |
| ЧПУ |
NEWAY FANUC |
| Масса станка |
3800 кг |
| Страна производства |
Китай |
Станок востребован в станкостроении, приборостроении, машиностроении, сельскохозяйственной, нефтегазовой и других отраслях, где важны высокая скорость и точность обработки.
